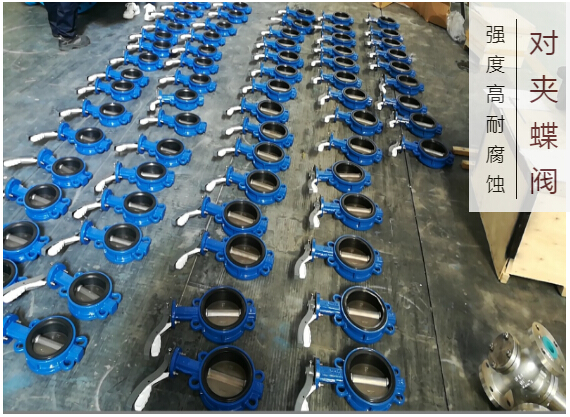

对夹蝶阀

对夹蝶阀

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

技术参数

　　产品名称：对夹蝶阀

　　用  途：对夹蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。

　　适用温度：≤100℃、≤120℃ 、≤150℃(按照衬里和隔膜材料)

　　材料：上 阀 体：铸铁、球墨铸铁、碳钢、不锈钢

 　     下 阀 体：铸铁、球墨铸铁、碳钢、不锈钢

　　蝶    板：不锈钢、碳钢完全包覆氟塑料

　　蝶 板 轴：不锈钢

　　阀    座：PTFE、PCTFE、FEP、PFA

　　弹性条（垫）：Si

　　O  型 圈：Viton

　　手    柄：铸铁、铸铝合金

　　压力等级：0.6 1.0 1.6

　　测试：衬里层：电火花检测

　　试验与检验按GB/T13927标准

　　公称压力：PN（MPa）

　　阀体：PN×1.5

　　密封：PN×1.1

部件列表：1.阀体   2.阀体衬里   3.隔膜    4.阀瓣    5.阀杆    6.阀盖    7.手轮
