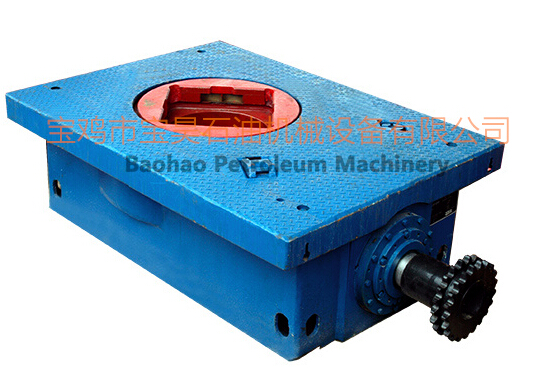

转盘

转盘是大修钻井作业不可少的旋转设备，在修钻井作业中通过转盘的旋转来带动方钻杆和修井管柱，以及修井工具转动，以完成修井作业。

转盘的主要特点：

　　ZP转盘主要由转台装置、铸焊底座、输入轴总成、锁紧装置、主补芯装置、上盖等零部件组成。

　　转台是一个铸钢件，它的通孔用于通过钻具和套管柱。为了旋转钻杆柱，在转台的上部有两个凹槽，主补芯装置上部的两个凸出部分放在凹槽内。

　　转台装置座在主副组合轴承上，通过轴承的中圈把它支承在底座上。组合轴承的中圈上部起主轴承的作用，它承受钻杆柱和套管柱的全部负荷，中圈下部起副轴承的作用，它通过下座圈安装在钻台的下部，用来承受来自井底的向上跳动。

　　转台是用一对锥齿轮副来传动的。大齿圈安装在转台上。

　　小锥齿轮装在轴的一端，轴则支承于装在轴承座内的两个轴承上。在轴的另一端装有法兰和双排链轮，组成一个输入轴总成。

　　在转盘的顶部装有制动转台向左和向右方向转动的锁紧装置。当制动转台时，左右掣子之一被操纵杆送入转台28个槽位中的一个槽位。

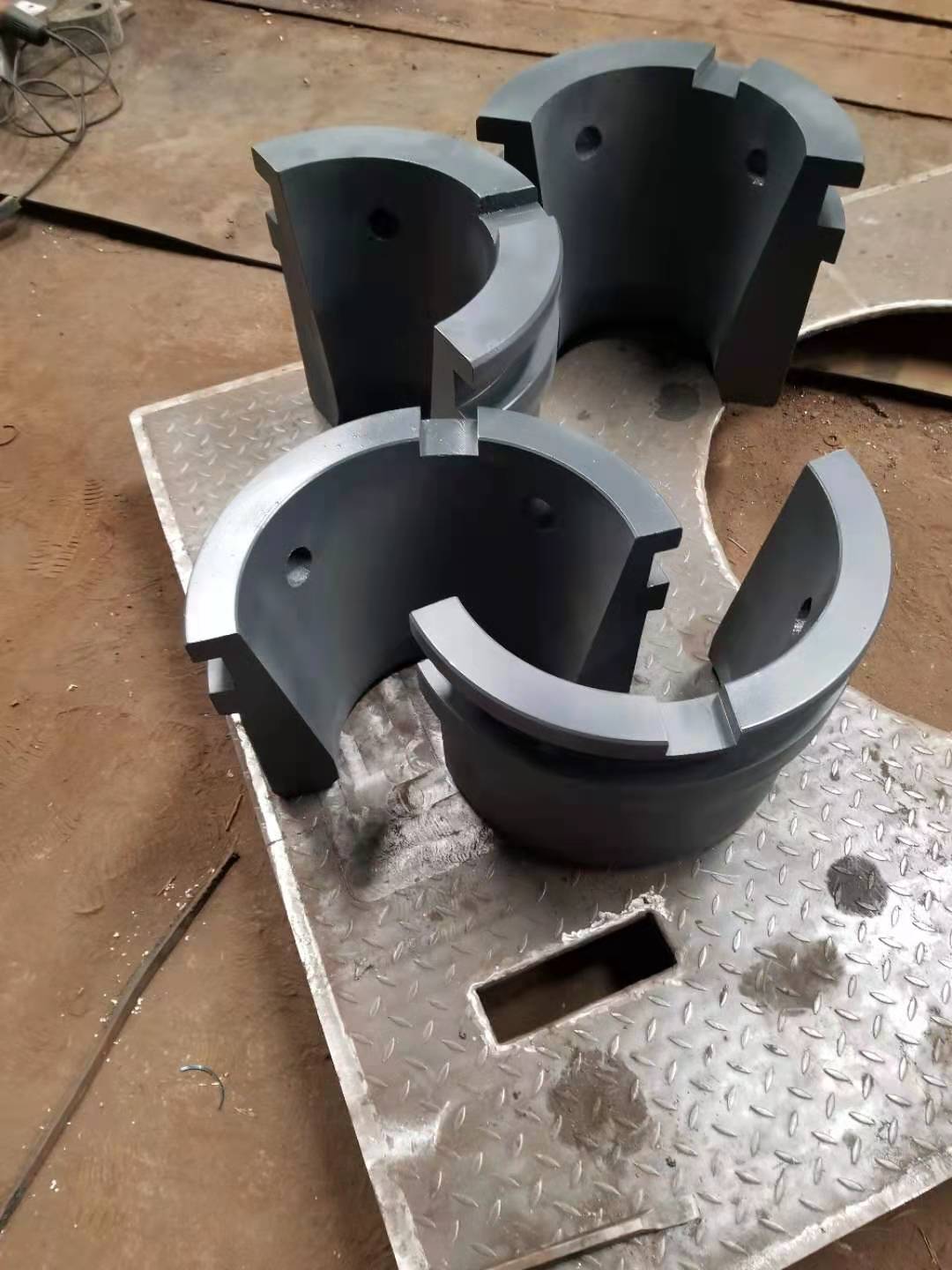

　　主补芯装置由两半组成，上部带有两个凸出部分放在转台的凹槽中。

　　大、小齿轮均为合金钢材料制成。

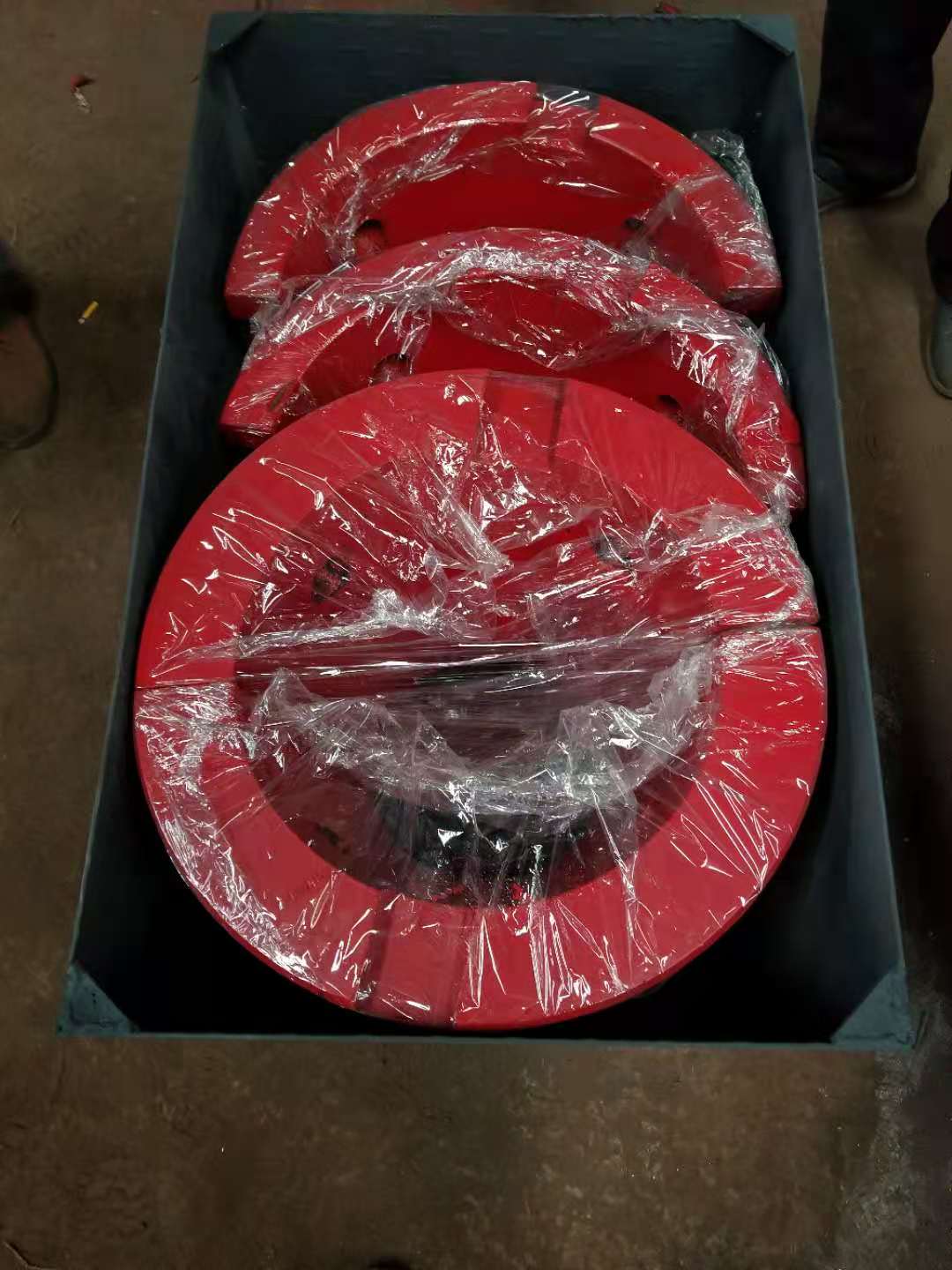

　　整体主补芯为铸钢件。

销传动型式可放入API标准钻杆或六方钻杆滚子补芯，长、短卡瓦均可使用。

转盘润滑充分、密封可靠。

转盘符合API Spec 8K规范。
