MFC通刮一体作业工具

MFC通刮一体作业工具

简单的介绍：

套管通井规是检测套管内通径尺寸的薄壁筒状工具。由我公司独创的带有旁通循环通道的通井规,除了可以从通井规外径和套管内径之间的环空循环外,还可以从通井规与引鞋之间的环空形成新的循环通道,该通井规只有与我公司新型MFC多合一作业液压刮壁器配合作业时才能进行通井刮壁一体化作业由于MFC液压刮壁器的刮刀是处于回收状态,下并通径过程刮刀不刮削,从而不会出现杂物堵塞通井规的情况,而当整个通井过程结束、探明套管情况后,通过从井口投球打压将刮刀打开,在起出管柱的同时就可以实现刮壁作业,刮下的固体物质通过泥浆正循环返出井口。解决了常规通井规和常规刮壁器不能进行通刮一体作业的问题。从而减少一次起下钻作业,有效地提高了作业效率、降低了作业成本。

工作原理：

在正常通并作业结束后,正循环冲洗井筒,待下部的泥浆全部返出井口后就可以从井口投球憋压打开刮壁器刮刀,保证刮刀充分打开之后继续加压打开滑套开关的循环孔,就可以正反循环洗井。可以通过旋转、下放、上提管柱操作进行刮壁作业,此时由于循环孔已经打开,在操作管柱上提刮壁时,管柱内的液体不会返出钻台,从而保证了安全文明生产的需要。刮壁结束后再次进行正循环洗井,以返出清除的水泥块等杂物。

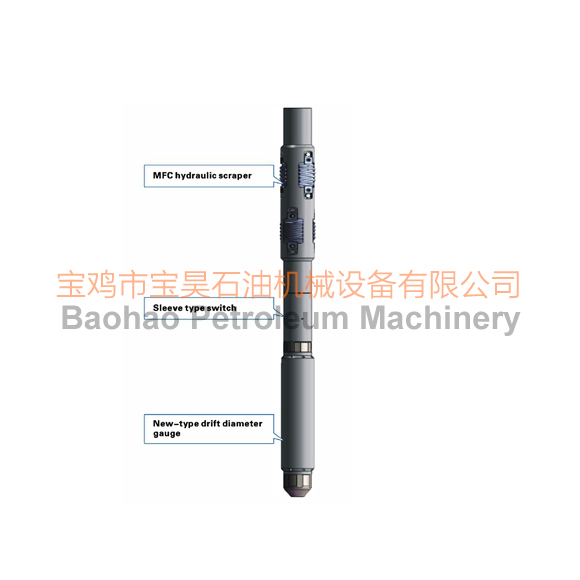

刮壁一体化作业管串结构

从下至上:引鞋+新型通井规+滑套开关+MFC液压刮壁器

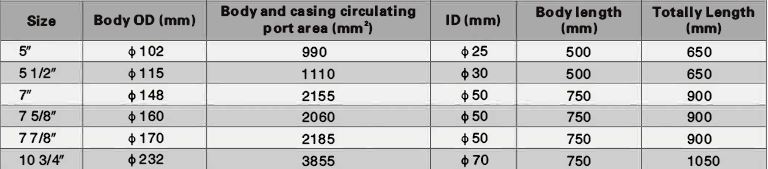

技术指标：
